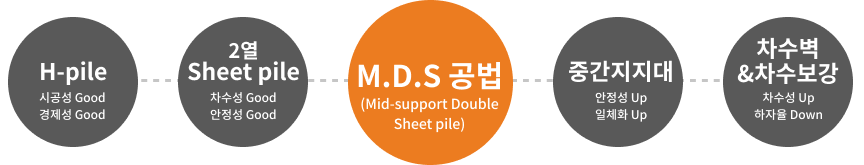

공법 개요
- Sheet pile은 암반층 상단까지 항타, H-pile은 암반층에 천공하여 근입
- Sheet pile 암반층 시공문제 해결!
- 연속천공이 아닌 일정간격 천공
- 시공성 및 경제성, 시공품질 향상!

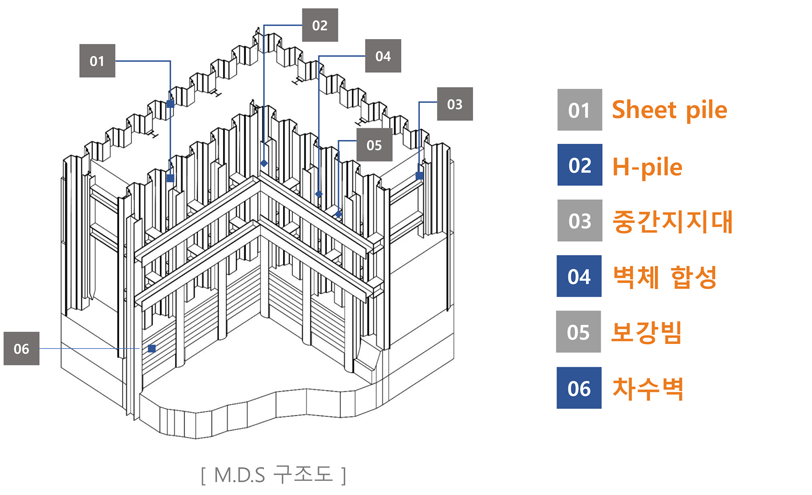

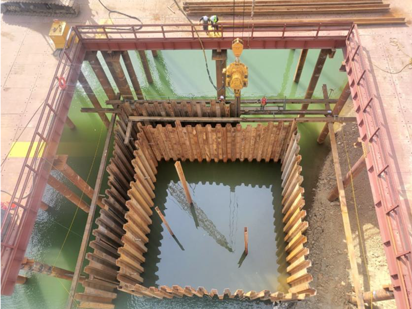

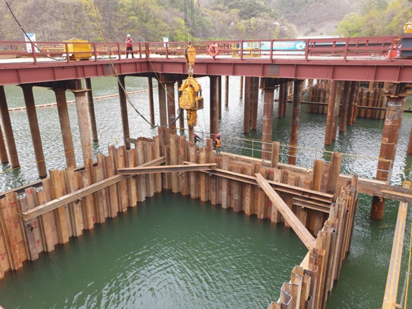

- Sheet pile과 H-pile을 합성, 2열 Sheet pile 사이에 중간지지대를 설치
- 안정성 향상!
- 2열 Sheet pile 사이에 속채움, 차수벽 및 차수보강 그라우팅 설치
- 차수성 향상! 하자율 감소!
공법 특징
Sheet pile
- 수밀성 및 차수성 우수
- 시공성이 용이한 암반층 상단까지 항타
Sheet pile은 Vibro Hammer로 암반층 상단까지 직항타하여 근입한다.
H-pile
- 암반층에 근입하여 벽체의 근입장 형성
- 일정한 간격의 천공으로 시공성 및 경제성이 우수

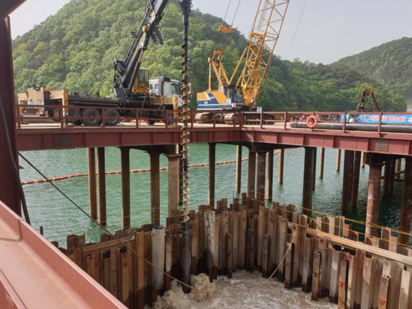

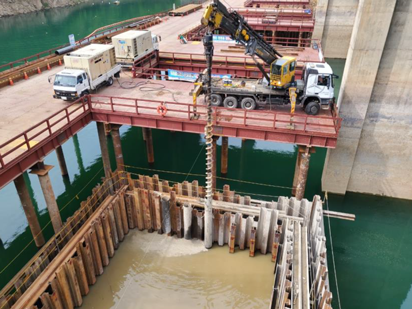

H-pile은 일정간격으로 암반층 근입깊이까지 천공 후 항타하여 근입한다.

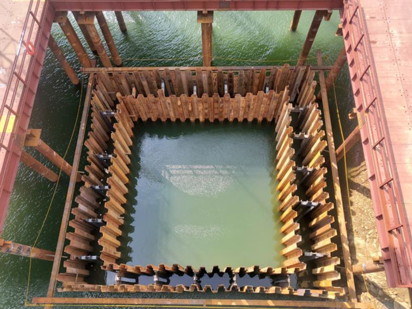

중간지지대
- Tie Cable보다 Sheet pile의 구속력이 커서 ‘Sheet pile 변형’ 최소화
- Tie Cable보다 내외측 Sheet pile 간격을 줄일 수 있어 ‘경제성 유리’

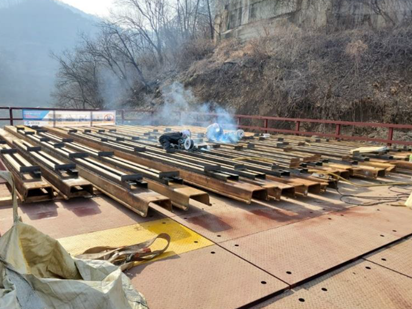

Sheet pile에 선부착된 거치용 앵글로 제작된 중간지지대를 끼워 설치한다.
공법 성능
- 안정성

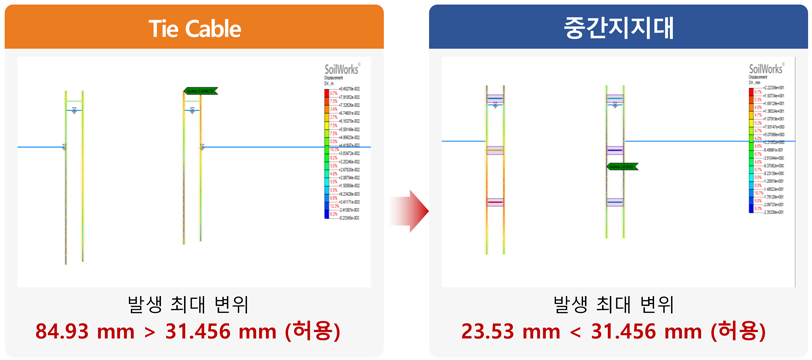

- Tie cable 대비 중간지지대를 설치하는 경우 변위가 더 작게 나옵니다.
- 벽체 안정성 향상
(* NOTE : 임의의 동일한 조건(벽체는 복합벽체)에서 Tie Cable과 중간지지대를 비교함.)
