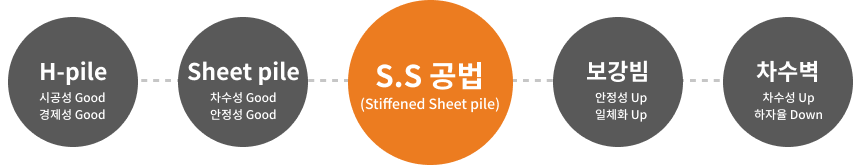

공법 개요
- Sheet pile은 암반층 상단까지 항타, H-pile은 암반층에 천공하여 근입
- Sheet pile 암반층 시공문제 해결!
- 연속천공이 아닌 일정간격 천공
- 시공성 및 경제성, 시공품질 향상!

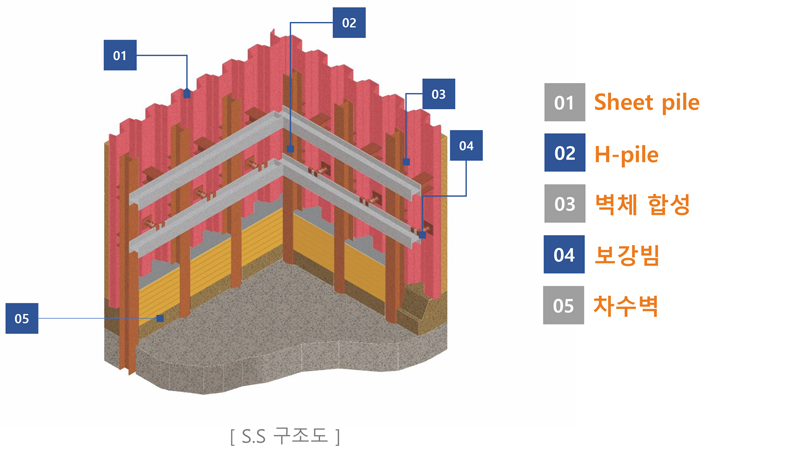

- Sheet pile과 H-pile을 합성하여 복합벽체 설치
- 안정성 향상!
- 차수벽 설치
- 차수성 향상! 하자율 감소!
공법 특징
Sheet pile
- 수밀성 및 차수성 우수
- 시공성이 용이한 암반층 상단까지 항타
Sheet pile은 Vibro Hammer로 암반층 상단까지 직항타하여 근입한다.
H-pile
- 암반층에 근입하여 벽체의 근입장 형성
- 일정한 간격의 천공으로 시공성 및 경제성이 우수
H-pile은 일정간격으로 암반층 근입깊이까지 천공 후 항타하여 근입한다.

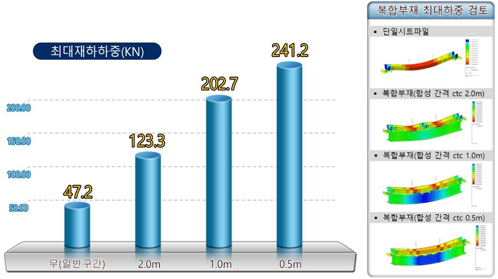

벽체 합성
- Sheet pile과 H-pile을 합성하여 벽체 안정성 향상

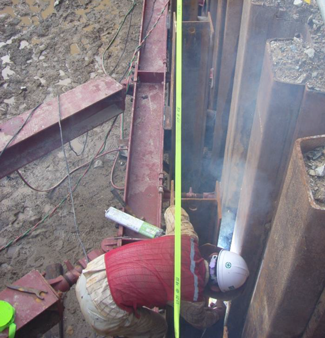

각 띠장 위치마다 H-pile과 Sheet pile 사이에 설치하여 두 부재를 합성한다.

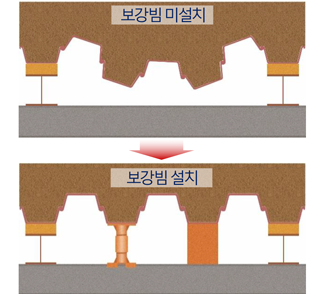

보강빔
- 외력을 벽체가 균등하게 저항하도록 하여 벽체의 변형을 최소화

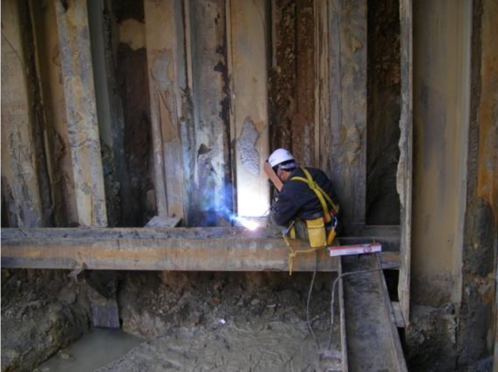

각 띠장 위치마다 띠장과 Sheet pile 사이에 설치하여 변형을 방지한다.
차수벽

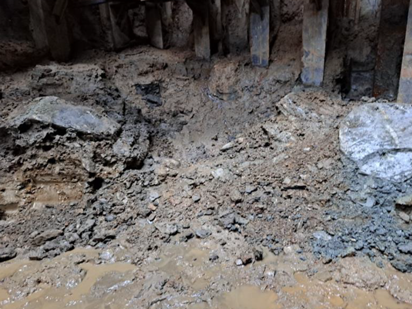

- Sheet pile 하단부 보호 및 근입장 확보
- Sheet pile 하단부로 발생 될 수 있는 유입토 방지

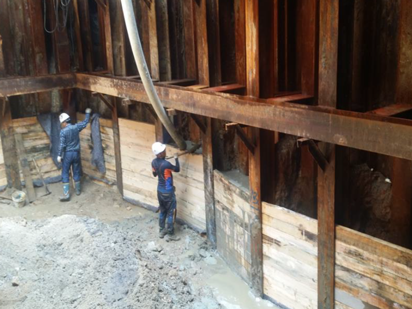

원지반 굴착시 암반층이 노출되면 암반 면고르기 후 차수벽을 설치한다
공법 성능
- 안정성

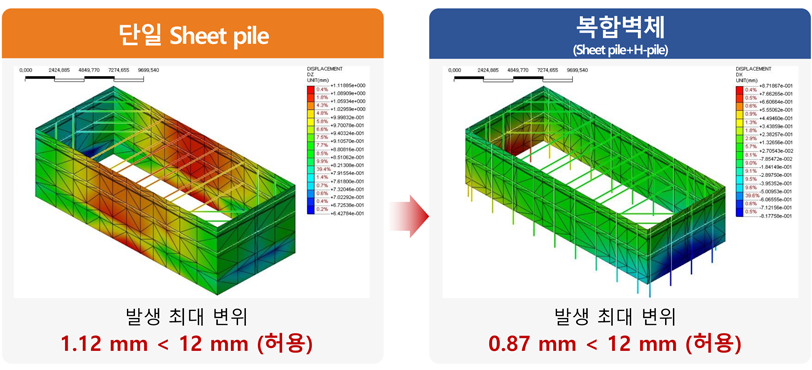

- 단일 Sheet pile 벽체 대비 복합벽체에서 변위가 더 작게 나옵니다.
- 벽체 안정성 향상
(* NOTE : 임의의 동일한 조건에서 단일 Sheet pile과 복합벽체를 비교함.)
- 시공성 및 경제성

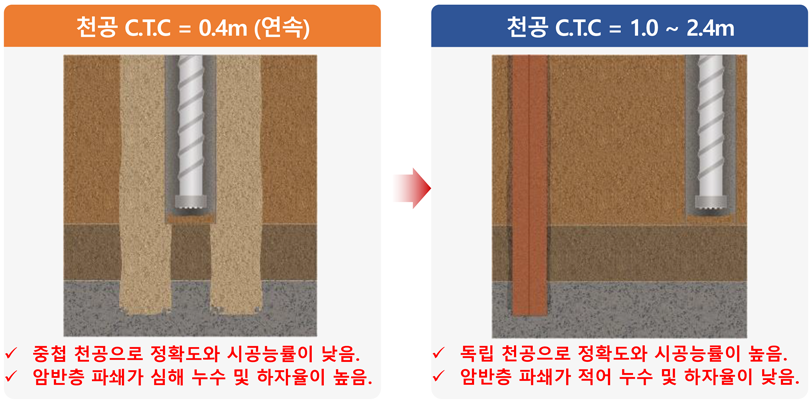

- 연속 천공이 아닌 독립 천공을 하여 천공할 공수를 줄입니다.
- 시공성 및 경제성 향상
(* NOTE : 임의의 동일한 조건에서 단일 Sheet pile과 복합벽체를 비교함.)
